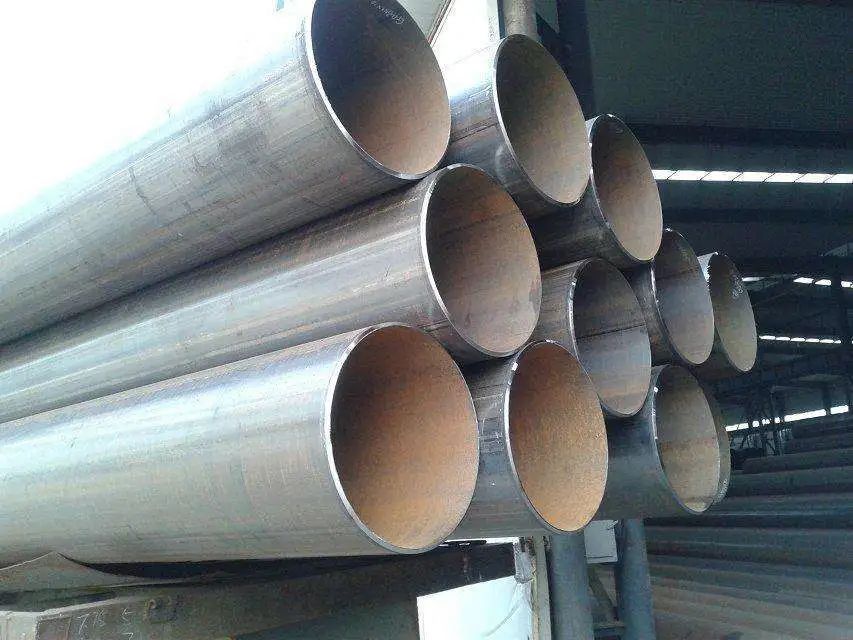

Bevor das Stahlrohr mit gerader Naht geprüft wird, muss die optische Prüfung der Schweißnaht den Anforderungen entsprechen. Die Schweißverbindung für Rohrverbindungen erfordert im Allgemeinen das Aussehen und die Oberflächenqualität von Direktschweißnähten wie folgt:
Die Schweißform sollte gut sein und die Breite sollte auf beiden Seiten der Rampe 2 mm betragen. Die Höhe der Schweißverbindung beim Eckschweißen sollte den Konstruktionsvorschriften entsprechen und die Form sollte reibungslos übergehen.
Schweißnahtoberfläche
(1) Es dürfen keine Risse, Schmelzen, Rückstände und Spritzer entstehen.
(2) Bei Stahlrohren mit einer Auslegungstemperatur von weniger als 1 Grad und bei der Schweißnahtoberfläche von Edelstahlrohren mit starker Verhärtungsneigung darf es nicht zu einem seitlichen Einstich kommen. Der Schweißeinstich bei anderen verwandten Materialien muss größer als 2,5 mm sein. Die Länge des durchgehenden Einstichs darf nicht mehr als 100 mm betragen. Die Gesamtlänge des Einstichs auf beiden Seiten der Schweißnaht darf 10 % der Gesamtlänge der Schweißnaht nicht überschreiten.
(3) Die Oberfläche der Schweißnaht darf nicht tiefer liegen als die Oberfläche der Rohrleitung. Der Schweißrest darf nicht größer als 3 mm sein.
(4) Die Fehlkanten der Schweißverbinder dürfen 10 % der Wandstärke nicht überschreiten, sollten jedoch nicht größer als 2 mm sein.
